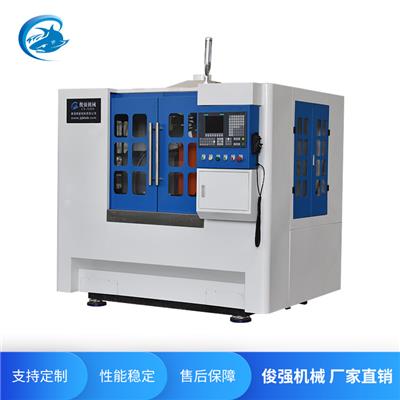

圆刀数控磨床

　　型号：CN-Y300

　　主要用途：适用于圆形工件的端面、刃口和齿形等工序加工。

　　主要优点：精度高，效率快，生产成本低，替代传统的人工操作单一设备。

　　设备外形采用静电喷涂全包设计，设备床身总体布局为整体结构，底座床身采用铸件固定，X轴在床身做工件往返移动，Z轴在床身做磨头进给移动。

　　设备CNC数控系统，采用达风数控系统，该系统针对刀具加工的技术而开发，具有操作简便、加工精度高等优点。

　　系统可任意编写所加工的参数程序，在调试前，可通过手持单元开关灵活的进行调整对刀。

　　系统在工件进行磨削时，可以控制切削空走时加快进给量，当砂轮切削到工件时，会自动按照系统设定的程序进行加工。

　　磨头砂轮主要配Φ350*127*40平行砂轮，根据加工产品材料及技术要求的不同，对砂轮的级别进行相对应的选用。

　　设备磨头采用中国台湾省精密主轴头SRR75，此磨头精度高，在高速运转的情况下，跳动≤0.002mm。

　　磨头主轴座采用铸件一体成型，经过CNC加工后，保障了磨头和电机装配精度，磨头电机配备了皖南5.5KW高效率电动机，磨头单次切削量可以达到0.05mm/次。

　　磨头前后防护罩采用不锈件，防水性好、耐腐蚀、不生锈。

　　工件装夹配备了强力电磁铁，并通过开关控制，可以迅速的吸、退磁，提高了生产过程中的装夹效率。

　　设备靠模磨头配置：

　　采用一体式铸件主轴磨头座，配备中国台湾省精密主轴头SRR-75，磨头在高速运转后跳动精度≤0.002mm。

　　工作台左右采用不锈钢伸缩防护罩，具有防水性好、耐腐蚀、易清洁的优点。

　　磨头角度调节，采用了涡轮蜗杆调整，通过手动调节杆可任意调整所需的角度，正负角度可旋转360度。

　　设备Y轴行程主要配置：

　　设备导轨采用中国台湾省上银大型线性滚柱导轨RHG35CA，C5级精度，能承受更大的磨削力。

　　丝杆采用中国台湾省上银大型双螺母滚珠螺杆FSI-R40，精度高 ≤0.001mm。

　　一体式伺服电机座配备伺服电机，挠性联轴器可以使设备左右往返、退刀、换向无间隙。

　　设备主电器箱布局整齐、合理，配备了热交换器，可以使电器箱保持在恒温的环境中运行。
